汽车密封条分类及特点

  • A+
所属分类:产业链资讯

汽车密封条(automobile rubber seal strip)是汽车的重要零部件之一,广泛用于车门、车窗、车身、座椅、天窗、发动机箱和后备箱等部位,具有防水、密封、隔音、防尘、防冻、减震、保暖及节能的重要作用。它必须具有很强的拉伸强度,良好的弹性,还需要比较好的耐温性和耐老化性。为了保证胶条与型材的紧固,胶条的断面结构尺寸必须与型材匹配。

汽车密封条分类及特点

中文名汽车密封条

外文名automobile rubber seal strip

应用部位发动机箱和后备箱等

作用:防水、密封等。

一、分类

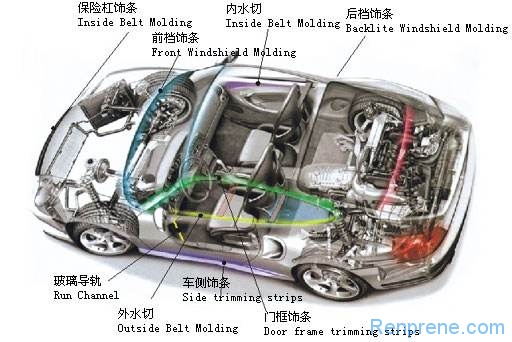

1.按密封条安装部位(部件)的名称分类包括:发动机盖密封条(HOOD),又可分为前部、侧围和后部;门框密封条(DOOR SEAL);前、后风窗密封条(WINDOW SCREEN);侧窗密封条(SIDE WINDOWSEALING);天窗密封条(SUNROOF SEALING);车门头道密封条(PRIMARY DOOR SEAL);窗导槽密封条(GLASSRUN CHANNEL);内外侧条(水切)(WAISTLINE);行李箱密封条(TRUNK SEAL);防噪声密封条(ANTI-NOISE);防尘条(ANTI-DUST)等。

2.按断面形状分类可分为实芯制品(圆形、方形、扁平形断面形状)、中空制品及金属橡胶复合制品等类型。其中,金属橡胶复合密封条占60%以上。对于橡胶密封条来说断面设计至关重要。首先是密封唇边形状、尺寸设计,两侧密封唇边应以相同的、大小适当的力从车窗玻璃的两侧接触玻璃。唇边长度、薄厚应适当,过厚、过长会使玻璃升降阻力偏大,过薄、过短又会导致玻璃得不到良好的引导和密封,产生振动、噪音、漏雨现象;其次是断面底部形状、尺寸设计,车窗钢槽断面上有凸起,其作用是为了装配导槽,因此,导槽断面底部应设计出相应结构,既易于装入,又能利用密封条自身的弹性附着在钢导槽内,防止其脱出;最后是外搭边的形状、尺寸,为了改善外观,导槽外饰面应与车身紧密贴合。

3.按密封特点分类,可分为天候密封条(WEATHERSTRIP)和一般密封条(SEALING)。其中,天候密封条带有空心的海绵泡管,有较好的温湿度保持功能。常用天候密封条有门框密封条、行李箱密封条、发动机箱盖条等。常用一般密封条有前后风窗密封条和角窗密封条、内外侧条等。

4.按胶料复合结构分类,可分为纯胶密封条——由单一胶种构成;二复合密封条——由密实胶和发泡海绵胶构成,经常在密实胶内部在轴线方向包含金属骨架材料;三复合密封条——由两种密实胶(其中一种为浅色)和海绵胶构成,通常在密实胶内部包含金属骨架和增强纤维。四复合密封条——上海申雅密封件有限公司在国内率先开发和生产了由4种胶料构成的复合密封条,在绵胶(泡管)的表面又包覆了一层薄薄的保护层胶,从而进一步提高密封件的使用寿命。

5.按材料品种分类,可分为橡胶密封条;塑料密封条;热塑性弹性体密封条。

6.按表面处理状态分类,部分密封条表面经过附加处理,可分为植绒类密封条;表面涂层密封条;有织物贴饰密封条。

7.特殊功能分类,有些密封条具有电子智能功能,如防夹伤密封条等。

二、特点

汽车用密封条主要是由具有良好弹性和抗压缩变形、耐老化、臭氧、化学作用、较宽的使用温度范围(-40℃~+120℃)的三元乙丙橡胶(EPDM)橡胶发泡与密实复合而成,内含独特的金属夹具和舌形扣,坚固耐用,利于安装。

建议适用温度范围:

PVC材质 -20 °F - 150 °F (-29℃ - 65.5℃)

EPDM材质 -40 °F - 248 °F (-40℃ - 120℃)

TPV材质 -40 °F - 248 °F (-40℃ - 120℃)

内部金属夹具材料:钢丝或钢片

三、保养

在寒冷的冬季中,冷流直接浸入车内,偶尔伴随有风噪声,感觉像车门没关严实一样。这个时候需要检查一下密封条了。密封条能提高气密性,防止风雨侵入到车厢内。一旦密封条老化发生破损,将引起车厢漏雨,增大汽车的行驶风噪声,漏雨又很容易使车身锈蚀。由此不难看出,对汽车来说,密封条是一种重要零件,平时必须定期地保养检查。市场上有不少专业车辆密封的铺子,为不同车型量身定做,精确匹配原车曲线斜率和曲线曲率,确保车身各部件之间连续性,避免结合部位产生气流分离,轻松化解周期性尾流,能降低高速行驶风噪,同时增强原车的气密性和防尘能力。

四、发展

长期以来, 车用密封条要求必须具备三大功能: 连接性、密封性和装饰性。 随着科技的进步、汽车工 业的发展, 尤其是新兴材料的不断涌现, 人们对汽车 的环保性、舒适性、安全性、美观性的要求越来越高, 对汽车密封条以往的三大功能的要求也在不断地推陈出新和提 高。为满足客车整车性能和档次不断提高的需要, 现 从客车用密封条的应用材料、产品结构和生产工艺 等方面来分析、研究车门密封条行业的发展趋势.

4.1 客车密封条的发展过程回顾

在二十世纪80年代以前,由于当时科学技术水平的限制,几乎所有汽车密封条, 大多仅考虑满足 连接性能和部分密封性能, 很少考虑装饰性、安全性 和舒适性。因此, 当时客车使用的密封条仅在连接性 方面考虑较多, 如前后风窗、侧窗、车门的密封条; 结 构上也非常简单, 大多采用单一胶种, 一头连接车 身, 一头连接玻璃等; 材料上以天然橡胶或丁苯橡胶、塑料 (主要为改性 PVC) 为主。 这样的密封条虽 然满足了连接性能和部分密封性能, 但其它性能如 弹性、防水、防噪、隔离、防尘、耐热、耐候、耐臭氧、抗 老化等方面都较差,更谈不上美观性和舒适性了。 由于材料自身性能的限制, 车用密封条使用寿 命只有 3~ 5 年, 不能与客车的使用寿命相匹配;色泽也比较单一 ( 橡胶几乎为清一色的黑色) , 也就谈 不上装饰性和美观性了。 车门、车身、行李舱的密封 性均较差, 车内噪声较大,防尘、防水的效果也非常差。80 年代后期,随着客车档次的不断提高,对客车用密封条的要求也相应提高。

4.2 使用的客车密封条状况

从 80 年代至今,汽车工业对零部件行业的综合 性能要求日益提高,当然密封条行业也有很大发展。

(1) 密封条产品结构有了很大变化。 把原来的 单一胶种改为现在的二复合胶种 ( 即密实橡胶与密 实或海绵橡胶的复合)、三复合材料 (即密实橡胶、海 绵橡胶和钢或尼龙骨架的复合)、四复合材料 ( 即密实橡胶、海绵橡胶和钢或尼龙骨架、植绒四种材料的复合)。

(2) 材料的应用有了新的发展。 弃用了强度、耐热、耐候、抗老化性均较差的天然橡胶 (或丁苯橡胶) 和 塑 料,采用了合成的三元乙丙橡胶 ( EPDM)。EPDM 具有优异的耐热、耐候、耐臭氧性能, 其主要 物理性能见表 1。由于 E PDM 的优良特性, 所以近几十年来的产 销量均持续增长。

(3) 生产工艺告别了纯橡胶挤出蒸气硫化罐硫化的原始生产工艺,采用了较先进的多机头挤出微波硫化生产工艺,以及注射二次加工成型工艺。

很明显,密封条的首要也是最基本的作用就是密封,需要防水、隔噪和防尘。事实上, 密封效果可通 过改进设计得到进一步提高。 现在材料的抗摩擦要 求也越来越高, 以便使密封性能能保持更长时间, 最 初安装时也能减少损伤。 密封的主要作用是尽可能地使车内与外界隔离, 最大限度地增加驾驶员和乘 客的乘坐舒适性。 应该说, 现在的密封条在连接性、 密封性、装饰性、安全性等方面比二十世纪80年代前均有较大程度的提高, 但在装饰性、环保性方面还 存在一定差距。

4.3 客车密封条的发展趋势

汽车行业的飞速发展, 对车用密封条的各种性 能提出了更高的要求。 科学技术的发展, 新材料、新 工艺的应用, 为密封条行业的发展提供了发展空间。对密封条的要求不仅仅停留在连接性、密封性、装饰性三大功能上,对汽车的环保、安全、舒适美观等都 提出了新的要求。这就要求密封条从材料的选择, 结 构的改进,制造工艺的选用上均需不断改进。

(1) 从材料的选择上, 不仅仅停留在EPDM的应用上。 成型工艺相对简单的热塑性弹性体:TPV(热塑性硫化弹性体)、TPE ( 热塑性弹性体)、TPO (热塑性烯烃) 等在某些方面得到大量应用。 他们具有着色性强, 复合性及可回收性好, 同时也能达到环 保的要求。热塑性弹性体TPV的物理性能见RENPRENE网站,其优点如下:极好的屈挠疲劳寿命; 耐高温;高冲击强度; 低密度; 极好的耐化学品性和耐候性;较好的电性能; 高抗撕裂和高耐磨耗性;可着色性;可再生性;能与聚烯烃共注压和共挤出成型;低的拉伸和压缩永久变形。

(2) 结构改进: 采用外表面复合与汽车内饰相协调的各种不同颜色的材料, 如彩色 EPDM 、彩色 热塑性弹性体; 采用表面喷涂耐磨、润滑材料代替原 来的植绒材料; 应用表面喷涂各种光滑、亚光或带色的四复合材料。

(3) 工艺上改进: 全面采用预整形+ 高速热空 气+ 微波硫化+ 普通热空气硫化的工艺, 大大提高 了密封条的硫化表面质量和生产效率; 取消原始的 模压工艺, 代之以各种注射成型的二次加工工艺, 既 提高了效率又改进了产品质量; 在线喷涂工艺代替 原始的手工喷涂工艺。

4.4 结束语

总之, 随着汽车档次的不断提高, 客车密封条的 性能要求也相应提高。 结构的合理性, 设计的人性 化, 生产工艺的流程化、自动化, 产品的安全性、环保 性、可回收性、配套美观性、多样性等都是客车密封 条需要考虑的重要性能。

五、总结

密封性是汽车整车质量的一项重要指标,而汽车密封条产品正是决议这一指标优劣的重要零部件之一,它被普遍应用于汽车前后风挡、车门、车窗、发起机舱、后备箱等车身部位,填补车身部件之间的间隙,具有减震、防水、防尘、隔音、装饰等功用,对司乘人员及整车起到维护作用。

汽车密封条产品的分类有多种方式,通常依照装置部位(部件)的称号、资料品种、复合资料数量、工作特性等要素来停止分类。其中依照装置部位(部件)的称号分类是最常用的方式,它包括发起机舱密封条、前后风窗密封条、车门框密封条、车门密封条、车门玻璃导槽密封条、车门下部防尘条、车门窗台内外密封条、侧窗密封条、天窗密封条、车顶盖密封条、后备箱(行李箱)密封条等。

汽车密封条行业消费企业数量众多,范围较小,还难以构成范围气候,与国外同类动辄几十亿元停业额的企业相差甚远。同时,随着国际经济的逐渐复苏,汽车密封条的出口需求量也会逐年增加,汽车密封条行业在阅历了2009年井喷式的市场迸发洗礼之后,将会迎来一段快速开展期。从2009年特别是下半年开端,各大汽车密封条企业明显感到本身产能的严重缺乏,纷繁参加到扩大产能的行列当中,一时间激活了汽车密封条设备制造企业,手里攥有大把的设备订单,倍感交期的艰难与重要。但是,在提升产能的时分,一定不能只顾解眼前的十万火急,而应该分离进步劳动消费率、质量提升、产品构造晋级、技术进步等要素,全面提升企业的综合产能。

无须置疑,中国汽车产业重组乃大势所趋,而作为汽车工业产业链下游的汽车密封条企业,其兼并重组亦是在所难免,也只要这样,国内的汽车密封条企业才干做大做强。首先,汽车密封条消费企业能够应用彼此之间的资源优势停止整兼并构成集群优势,壮大企业的实力;其次,汽车密封条消费企业不只仅是为整车配套提供效劳,而且必需介入到整车产品的研发过程中去,只要这样才干对汽车密封条产品产生更深化的理解,所研发的汽车密封条产品才更具有针对性,才干使汽车主机厂愈加称心汽车密封条的产质量量:第三,汽车密封条消费企业还应盘绕绿色环保的主题,与上下游企业之间停止普遍协作,推进新资料、新工艺、新技术的应用,并以此来延伸汽车密封条行业的产业链。
