大家探讨一下：TPV能满足这些性能要求吗？

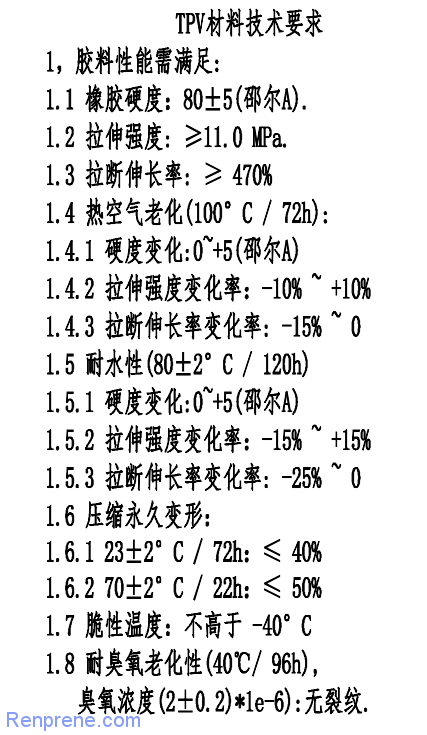

上图中，共有硬度、拉伸强度、断裂伸长率、热空气老化、耐水性、压缩永久变形、脆性温度、耐臭氧等要求，凭我们的专业经验，其中拉伸强度的要求偏高，对于纯的PP/EPDM型TPV，比较难满足要求，其它的性能要求，都能满足。

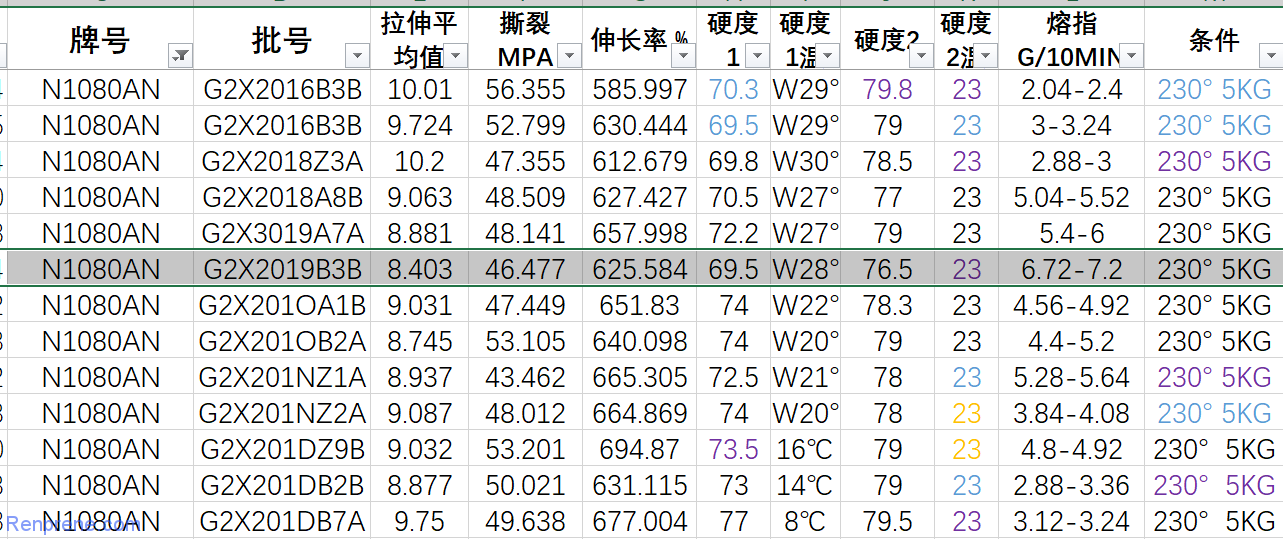

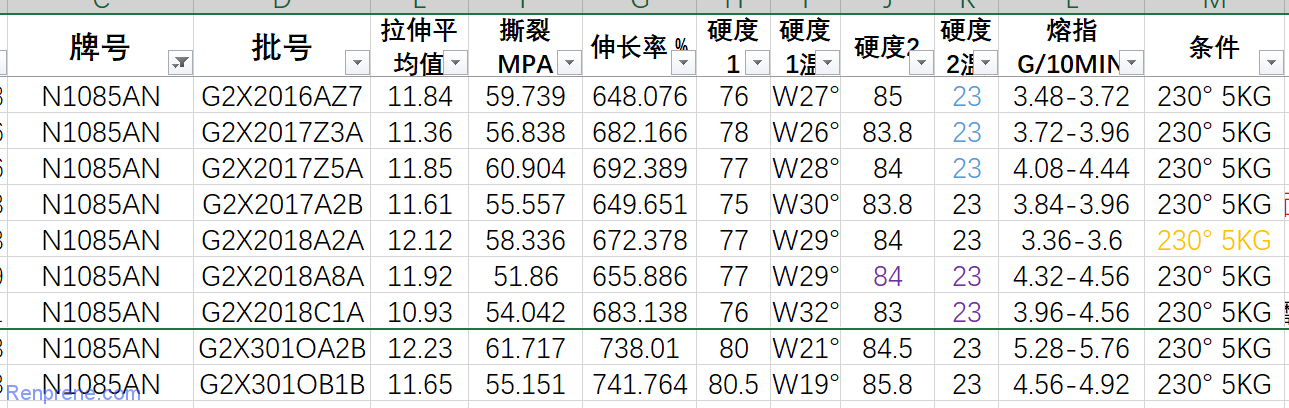

下面是美特N1085AN和N1080AN的机械性能指标：

注：以上数据为23°C环境温度下，台湾高铁仪器测试所得。另可能发觉数据波动比较大，原因主要有①因为是生产线实时检测，注塑机打试片过渡料太少，造成上一个材料残留影响，②23°环境温度时间不够。

可以看到，N1080AN的最低拉伸强度为8.4mpa，而N1085AN的最低拉伸强度为10.93，N1085AN的性能指标勉强能满足，但是N1085AN的硬度为15秒的85A，如果客户要求的硬度是5秒的80±5A，则N1085AN的硬度肯定是偏硬了。

N1000系列是美特公司高机械性能版本的TPV，且也只能勉强接近这个性能要求，就更不用说一般的TPV了。

当然，还可以对TPV进行改性，比如美特K0000系列，80A的情况下，拉伸强度基本在11MPA，性能超过了N1080AN，具体如下图：

所以，总体上，客户提出的要求能满足，但拉伸强度有点偏高。

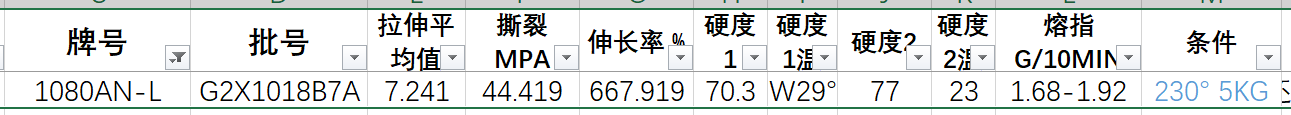

一般TPV的拉伸强度与什么有关呢？主要与EPDM的PP的相形态，以及EPDM的硫化程度，通常EPDM硫化程度越高，EPDM分散相的尺寸小，并且分散的好，则拉伸强度越高。如下图，1080AN-L的硫化程度较低，则拉伸强度只有7.24了。
